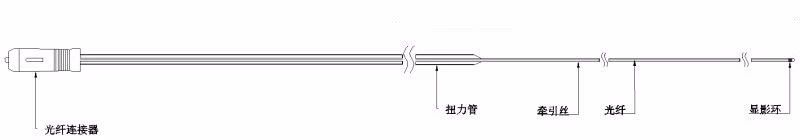

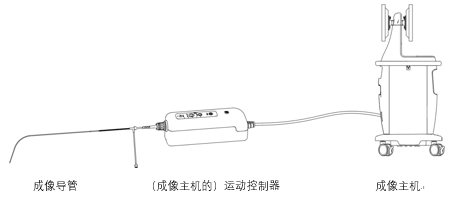

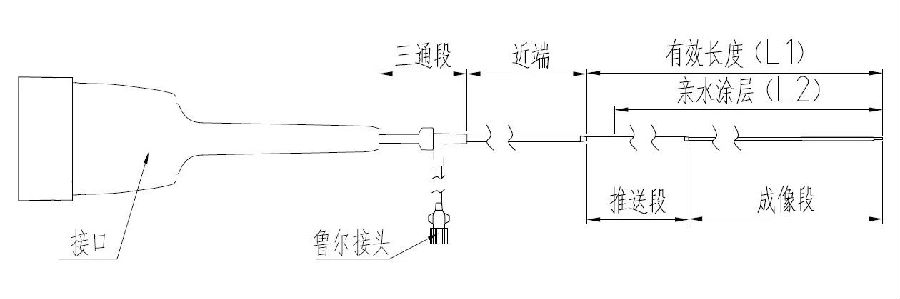

| 一、引言 隨著近些年人們飲食習慣的改變及人口老齡化問題的加劇，冠心病的患病率呈現逐漸上升的趨勢，在一定程度上威脅了人們的生活質量。介入療法是治療冠心病的常用手段，但在對患者實施介入治療前，需對患者冠狀動脈的管腔信息進行了解。血管內光學相干斷層成像（Optical Coherence Tomography，簡稱OCT）是一種以成像導管為基礎的醫療影像技術，可以對血管表層及以下結構成像，觀察血管壁顯微結構，有助于對斑塊的性質以及冠狀動脈管腔狹窄情況進行分析和了解，從而有利于臨床醫師為患者制定合適的介入治療方案。而我國長期以來僅有美國一家的血管內OCT設備獲準注冊。近日，我國自主研發的一次性使用血管內成像導管獲準注冊，本文以其中一產品為例進行介紹。 二、結構組成 血管內斷層成像設備通常包括成像主機、運動控制部分和一次性使用血管內成像導管，其連接如圖1所示。

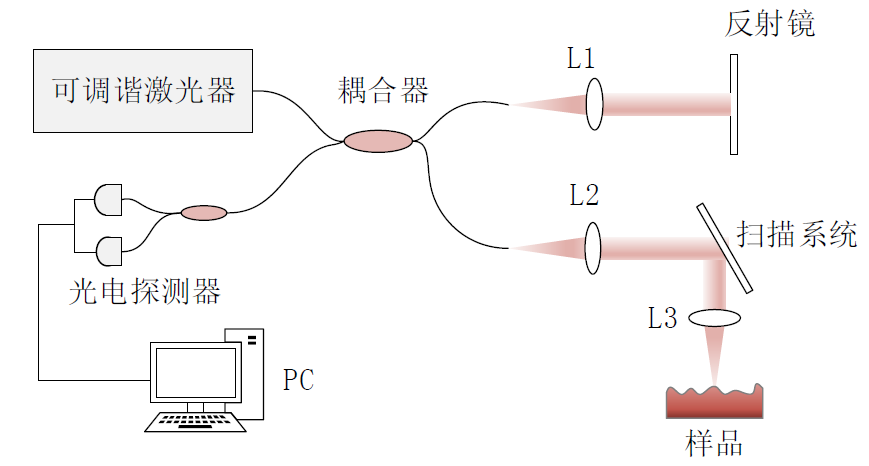

通過傳統的介入手段經股動脈或者橈動脈將一次性使用血管內成像導管推送至血管造影顯示狹窄的冠狀動脈血管段，利用一定量造影劑排空目標血管內的血液，并維持大約3～5秒。然后成像主機控制成像導管的成像探頭在血管內360°旋轉和回撤，通過成像段完成對血管的掃描；同時成像主機通過光源發射近紅外光、干涉儀記錄不同厚度血管的反射光、計算機重建反射光信號，形成血管內斷層圖像。 血管內斷層成像設備采用基于近紅外波段掃頻激光器的頻域OCT成像。成像主機中的耦合器將掃頻激光器（圖4中的可調諧激光器）發出不同波長的光分成兩束（參考光和樣品光），參考光通過透鏡 L1并被反射鏡反射并反向傳輸至耦合器;樣品光依次通過透鏡L2、掃描系統和透鏡L3入射至樣片點，L3接收被樣品反射的光并反向傳輸至耦合器；樣品光和參考光在耦合器干涉后通過光電探測器轉換成電信號傳輸至電腦（PC），光電探測器采集到x軸是波長，y軸是強度的干涉條紋，對該干涉條紋進行傅里葉變化即可得到該點處不同深度的反射信號。
血管內斷層成像是目前臨床上分辨率最高的影像器械，可以判斷斑塊類型并計算支架貼壁情況，有利于支架植入術的優化和精準化。國產血管內斷層成像設備上市預期可降低該類產品價格，有利于臨床應用和推廣，使更多的患者受益。 |
